เหตุใดจึงเลือกการกระจายพลังงานที่แม่นยำสำหรับศูนย์ข้อมูล

ศูนย์ข้อมูลสามารถมี UPS ที่แข็งแรง, PDU ชั้นวางที่ดี และไม่มีการแจ้งเตือนที่ทำงานอยู่ จากนั้นค้นหาวงจรย่อยที่มีโหลดจำนวนมากในระหว่างการขยาย เบรกเกอร์ตัดการทำงานหลังจากการเปลี่ยนแปลงการบำรุงรักษา หรือปัญหาการใช้พลังงานที่ไม่มีใครสามารถกำหนดให้กับตู้ได้ จุดอ่อนมักไม่ใช่การสร้างหรือสำรองพลังงาน เป็นชั้นการกระจายระหว่างต้นทางและชั้นวางไอที

คำตอบสั้น ๆ : เลือกการกระจายพลังงานที่แม่นยำเมื่อคุณต้องการดู เปิดสัญญาณเตือน และจัดการพลังงานที่ระดับตู้และวงจรย่อย แทนที่จะถือว่าระบบจ่ายไฟเป็นแผงไฟฟ้าแบบพาสซีฟ การมองเห็นดังกล่าวช่วยให้ผู้ปฏิบัติงานพบความไม่สมดุลของโหลดได้เร็ว วางแผนความจุที่มีอยู่ด้วยหลักฐานที่ดีกว่า และแยกข้อผิดพลาดโดยไม่ต้องเดาว่าวงจรดาวน์สตรีมใดจะได้รับผลกระทบ

เลือกการกระจายที่แม่นยำ เมื่อตู้ (ไม่ใช่แค่ชั้นวางเท่านั้น) ต้องเสี่ยงต่อการบรรทุกและการใช้พลังงาน

ตู้จำหน่ายแบบธรรมดาจ่ายไฟฟ้า ตู้จ่ายไฟอัจฉริยะยังรายงานสิ่งที่เกิดขึ้นอีกด้วย ความแตกต่างดังกล่าวมีความสำคัญเมื่อห้องเซิร์ฟเวอร์มีวงจร ตู้ ผู้เช่า หรือปริมาณงานที่เปลี่ยนแปลงเพียงพอ ซึ่งสเปรดชีตและการอ่านมิเตอร์เป็นครั้งคราวไม่สามารถบอกเล่าเรื่องราวทั้งหมดได้อีกต่อไป

ตู้กระจายสินค้าที่มีความแม่นยำจะวางการตรวจสอบ ณ จุดที่แหล่งกำเนิดถูกแบ่งออกเป็นวงจรขาออก สามารถรวบรวมกระแส แรงดันไฟฟ้า กำลัง พลังงาน สถานะของเบรกเกอร์ และสภาวะสัญญาณเตือนได้ที่ตู้และตามสาขา แทนที่จะเรียนรู้เกี่ยวกับวงจรโอเวอร์โหลดหลังจากเบรกเกอร์เปิด ทีมของคุณสามารถกำหนดเกณฑ์การทำงานและตรวจสอบโหลดที่เพิ่มขึ้นก่อนที่จะเกิดไฟฟ้าดับ

ประโยชน์ไม่ได้เป็นเพียงข้อมูลที่มากขึ้นเท่านั้น เป็นความรับผิดชอบที่ใช้ได้ การตรวจสอบพลังงานระดับตู้สามารถช่วยแยกแยะตู้ที่โหลดจากตู้ที่ปรากฏว่าโหลดเท่านั้นเนื่องจากมีการอ่านค่าระดับห้องในวงกว้าง ข้อมูลระดับสาขายังทำให้การอภิปรายเรื่องความจุมีระเบียบวินัยมากขึ้น: การปฏิบัติงานสามารถตรวจสอบพฤติกรรมของวงจรจริงก่อนที่จะอนุมัติแร็คใหม่ แทนที่จะอาศัยสมมติฐานของแผ่นป้ายชื่อ

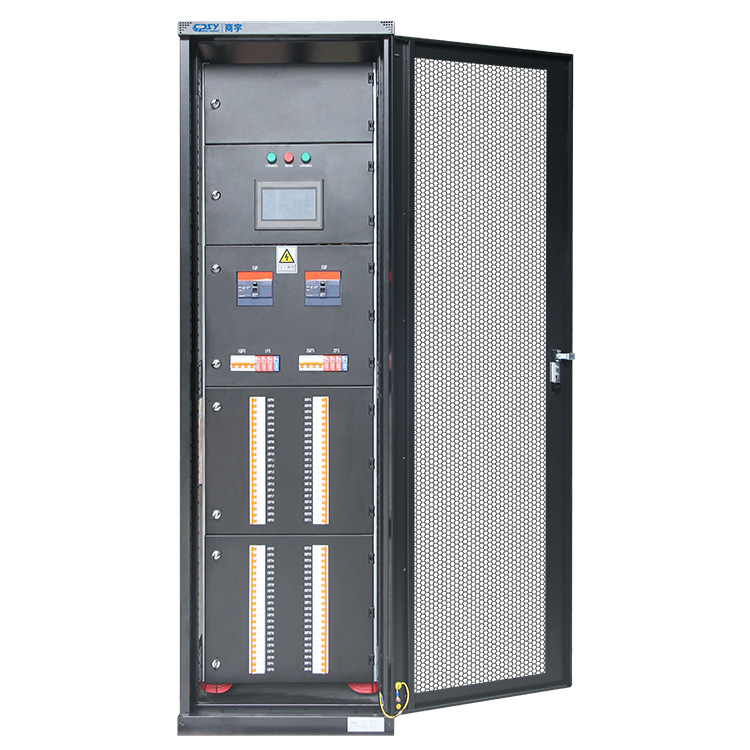

CPSY วางตำแหน่งของตนตู้กระจายพลังงานที่มีความแม่นยำเป็นอุปกรณ์กระจายเทอร์มินัลสำหรับศูนย์ข้อมูลและห้องคอมพิวเตอร์ การกำหนดค่าที่ระบุไว้ประกอบด้วยวงจรย่อยที่กำหนดค่าได้ การตรวจสอบสาขา สัญญาณเตือน HMI หน้าจอสัมผัสขนาด 7 นิ้ว และการสื่อสาร Modbus ฟังก์ชันเหล่านี้จะมีประโยชน์ก็ต่อเมื่อได้รับมอบหมายอย่างถูกต้องและตรวจสอบโดยใครบางคน หน้าจอสัมผัสไม่สามารถทดแทนการเป็นเจ้าของสัญญาณเตือน การวัดพื้นฐาน หรือกระบวนการควบคุมการเปลี่ยนแปลง

การตรวจสอบสาขาอัจฉริยะสนับสนุนการดำเนินการด้านพลังงานที่รวดเร็วและมีข้อมูลดีขึ้นได้อย่างไร

การตรวจสอบสาขาใช้งานได้เนื่องจากทำให้พื้นที่การค้นหาแคบลง มิเตอร์ระดับแหล่งกำเนิดสามารถยืนยันได้ว่าเอาท์พุตหรือตู้ของ UPS กำลังรับภาระมากกว่าที่คาดไว้ ไม่สามารถแสดงว่าวงจรขาออกใดที่เปลี่ยนแปลงไป ไม่ว่าเฟสหนึ่งจะมีกระแสไฟไม่สมส่วน หรือสาขาใดกำลังเข้าใกล้ขีดจำกัดการทำงานหรือไม่ ข้อมูลแต่ละสาขาทำให้ผู้ปฏิบัติงานมีจุดเริ่มต้นที่เป็นประโยชน์

นั่นสำคัญในระหว่างเหตุการณ์ทั่วไปสามเหตุการณ์ ขั้นแรก คำขอกำลังการผลิต: ทีมงานสิ่งอำนวยความสะดวกสามารถตรวจสอบตู้ที่ต้องการและวงจรที่มีอยู่ก่อนที่จะอนุมัติอุปกรณ์ ประการที่สอง สัญญาณเตือนเบรกเกอร์: พนักงานสามารถระบุสาขาที่ได้รับผลกระทบและโหลดที่ได้รับมอบหมายได้โดยไม่ต้องเปิดตู้สดเพื่อตรวจสอบ ประการที่สาม การตรวจสอบประสิทธิภาพ: สามารถเปรียบเทียบข้อมูลพลังงานระหว่างตู้ โซน หรือการจัดสรรลูกค้าที่แผนการสูบจ่ายรองรับ

การสื่อสารระยะไกลเป็นส่วนหนึ่งของมูลค่าการดำเนินงาน Modbus สามารถนำข้อมูลตู้ที่เลือกไปยังระบบการจัดการอาคาร แพลตฟอร์ม DCIM หรือระบบตรวจสอบสถานที่ โดยผู้รวมระบบจะแมปการลงทะเบียน ตั้งชื่อจุดอย่างสม่ำเสมอ และทดสอบพฤติกรรมการแจ้งเตือน ตู้ HMI มีคุณค่าสำหรับอุปกรณ์ แต่ไม่เพียงพอสำหรับระบบไฟดับ ในทางกลับกัน การติดตามผลจากส่วนกลางไม่ใช่เหตุผลที่จะละเว้นข้อบ่งชี้ในท้องถิ่น ช่างที่ทำงานอยู่หน้าตู้ต้องมีสถานะที่ชัดเจนระหว่างการบำรุงรักษา

มีขีดจำกัด การตรวจสอบระบบไฟฟ้าจะรายงานสภาวะทางไฟฟ้า ไม่ใช่ความสมบูรณ์ของแอปพลิเคชันเซิร์ฟเวอร์ นอกจากนี้ยังไม่สามารถชดเชยฉลากวงจรที่ไม่ถูกต้อง การเคลื่อนไหวที่ไม่มีเอกสาร หรือโทโพโลยีดาวน์สตรีมที่ออกแบบมาไม่ดี ข้อมูลที่ดีจะทำให้เข้าใจผิดได้อย่างรวดเร็วหากกำหนดเวลาตามที่สร้างขึ้นไม่ถูกต้อง

โดยที่การกระจายพลังงานที่แม่นยำมอบมูลค่าการปฏิบัติงานสูงสุด

ผลตอบแทนจะแข็งแกร่งที่สุดเมื่อมีการเปลี่ยนแปลงพลังงานบ่อยครั้ง เวลาหยุดทำงานทำให้เกิดต้นทุนที่แท้จริง หรือทีมต้องปกป้องการตัดสินใจด้านกำลังการผลิตจากผู้มีส่วนได้ส่วนเสียมากกว่าหนึ่งราย ห้องคอมพิวเตอร์ด้านการเงิน โทรคมนาคม องค์กร และหน่วยงานราชการ ล้วนแล้วแต่สอดคล้องกับรูปแบบดังกล่าว ซึ่งเป็นสาเหตุที่ว่าทำไมห้องคอมพิวเตอร์ประเภทนี้จึงถูกนำมาใช้ทั่วไปสำหรับอุปกรณ์ประเภทนี้

การเติบโตของ AI และโหลดไอทีที่มีความหนาแน่นสูงทำให้การมองเห็นระดับสาขาเป็นข้อกำหนดในการวางแผน

AI และการปรับใช้ที่เน้นการประมวลผลอื่นๆ สามารถเปลี่ยนโปรไฟล์โหลดของห้องได้เร็วกว่าไอทีระดับองค์กรแบบเดิม แร็คความหนาแน่นสูงใหม่อาจมาถึงเป็นคลัสเตอร์ และข้อจำกัดในทางปฏิบัติมักเป็นเส้นทางการจัดจำหน่ายเฉพาะ ไม่ใช่บริการสาธารณูปโภคทั้งหมด การอ่านค่าจากตู้และสาขาช่วยเผยให้เห็นว่าจุดใดมีไฟฟ้ารวมอยู่แล้ว และอุปกรณ์ใหม่จะสร้างภาระไม่สม่ำเสมอที่จุดใด

นี่ไม่ใช่ข้อโต้แย้งว่าทุกห้องต้องการสถาปัตยกรรมที่เหมือนกัน สิ่งอำนวยความสะดวกบางแห่งจำเป็นต้องมีการเปลี่ยนแปลงขั้นต้น มีตู้เพิ่มขึ้น หรือเค้าโครงชั้นวางที่ปรับปรุงใหม่ก่อนที่จะยอมรับน้ำหนักบรรทุกเพิ่มเติมได้ การตรวจสอบที่แม่นยำช่วยให้มองเห็นการตัดสินใจได้เร็วขึ้น ไม่ได้สร้างความจุแบบที่การออกแบบทางไฟฟ้าไม่เคยมีให้

ห้องเซิร์ฟเวอร์ที่ได้รับการสนับสนุนจาก UPS ต้องมีชั้นการกระจายที่ชัดเจนและสามารถตรวจสอบได้ระหว่างต้นทางและแร็ค

UPS ปกป้องเส้นทางต้นทางที่สำคัญ แต่ผู้ปฏิบัติงานยังคงต้องเข้าใจว่าเอาท์พุตที่ได้รับการป้องกันนั้นถูกแบ่งอย่างไร ตู้ที่ตรวจสอบได้ระหว่าง UPS และชั้นชั้นวางช่วยเชื่อมต่อความจุของแหล่งที่มากับการใช้งานดาวน์สตรีมจริง ในระหว่างแผนบายพาสการบำรุงรักษาหรือการตรวจสอบการหยุดทำงาน ความสัมพันธ์ดังกล่าวจะง่ายกว่ามากในการจัดทำเอกสารเมื่อมองเห็นวงจร โหลดของตู้ และสัญญาณเตือนในชั้นการกระจายเดียว

CPSY แสดงรายการตัวเลือกความจุ 20–300 kVA สำหรับหมวดหมู่ตู้จ่ายไฟที่มีความแม่นยำ พร้อมด้วยตัวเลือกแรงดันไฟฟ้าและกระแสอินพุตหลายตัวเลือก คุณควรถือว่าช่วงเหล่านี้เป็นจุดเริ่มต้น ไม่ใช่ทางลัดในการเลือก ระบบต้นทางที่ต้องการ กระแสไฟลัดที่มีอยู่ แผนโหลดดาวน์สตรีม และข้อกำหนดทางไฟฟ้าในพื้นที่เป็นตัวกำหนดการกำหนดค่าที่เหมาะสม

ตู้จ่ายไฟที่แม่นยำ เทียบกับ PDU ของแร็ค เทียบกับแผงแผงทั่วไป

ผลิตภัณฑ์เหล่านี้มักถือเป็นผลิตภัณฑ์ทดแทน พวกเขาไม่ได้ แต่ละแห่งให้บริการจุดที่แตกต่างกันในห่วงโซ่พลังงาน และศูนย์ข้อมูลที่ได้รับการออกแบบมาอย่างดีอาจใช้ทั้งสามจุดได้

สิ่งที่ PDU ของชั้นวางสามารถตรวจสอบได้ และสิ่งที่ไม่สามารถทดแทนได้ในระดับ Cabinet

PDU ของชั้นวางตั้งอยู่ใกล้กับอุปกรณ์ IT และอาจจัดให้มีการวัดและการสลับสวิตช์ของชั้นวาง เต้ารับ หรือกลุ่มเต้ารับ ทั้งนี้ขึ้นอยู่กับการออกแบบ ซึ่งมีประโยชน์สำหรับการระบุปริมาณการใช้ระดับอุปกรณ์และการควบคุมเต้ารับ ไม่สามารถแทนที่มุมมองระดับ Cabinet ของตัวป้อนขาออกและสภาวะวงจรย่อยบนชั้นวางหลายชั้นได้ และไม่ได้ให้ฟังก์ชันการกระจาย การจัดเรียงเบรกเกอร์ หรืออินเทอร์เฟซทางกายภาพเดียวกันกับต้นทางอัปสตรีม

หากคำถามคือ “เซิร์ฟเวอร์ใดใช้พลังงาน” PDU แบบแร็คอาจเป็นเครื่องมือที่ดีกว่า หากคำถามคือ “ตู้สาขาใดใกล้ถึงขีดจำกัดแล้ว และกลุ่มแร็คใดที่อยู่ดาวน์สตรีม” ตู้กระจายสินค้าที่มีความแม่นยำเป็นชั้นที่เกี่ยวข้องมากกว่า

เมื่อแผงหน้าปัดแบบธรรมดามีการกระจายแต่ทัศนวิสัยการทำงานไม่เพียงพอ

แผงหน้าปัดแบบทั่วไปอาจเป็นทางเลือกที่เหมาะสมสำหรับพื้นที่ที่มีความเสถียรและซับซ้อนน้อยกว่า โดยที่การจ่ายไฟฟ้าในท้องถิ่นเป็นข้อกำหนดหลัก และไม่จำเป็นต้องตรวจสอบในการปฏิบัติงาน การป้องกันในห้องวิกฤตจะยากขึ้นเมื่อผู้ปฏิบัติงานต้องการสัญญาณเตือนสาขา การรายงานพลังงาน สถานะระยะไกล หรืออินเทอร์เฟซที่มีการควบคุมสำหรับการจัดการความจุ

การแลกต้นทุนมีจริง ตู้อัจฉริยะเพิ่มมิเตอร์ ฮาร์ดแวร์การสื่อสาร งานการกำหนดค่า และข้อกำหนดในการทดสอบการใช้งาน การซื้อคุณสมบัติเหล่านั้นสำหรับห้องคงที่ขนาดเล็กที่ไม่เคยได้รับการตรวจสอบถือเป็นการสิ้นเปลือง การซื้อแผงพื้นฐานสำหรับสภาพแวดล้อมที่วิกฤติที่เปลี่ยนแปลงไปอาจมีราคาแพงกว่าในภายหลัง โดยเฉพาะอย่างยิ่งหากการติดตั้งเพิ่มเติมจำเป็นต้องหยุดทำงานหรือเปลี่ยนตู้ใหม่

จับคู่สถาปัตยกรรมบัสบาร์ วงจรขาออก อินเทอร์เฟซการตรวจสอบ และเงื่อนไขการติดตั้งกับโปรเจ็กต์

เริ่มต้นด้วยแผนภาพบรรทัดเดียว ไม่ใช่โบรชัวร์ของคณะรัฐมนตรี ยืนยันการจัดเตรียมแหล่งจ่าย แรงดันไฟฟ้า วิธีการต่อลงดิน ข้อกำหนดเกี่ยวกับงานฟอลต์ และความวิกฤตที่ตั้งใจไว้ของโหลดดาวน์สตรีม ในโครงการในสหรัฐฯ การจ่ายไฟ 208V เป็นเรื่องปกติในสภาพแวดล้อมไอทีต่างๆ แต่คุณต้องตรงกับสถาปัตยกรรมของไซต์งานและอินพุตอุปกรณ์จริง แทนที่จะเลือกตามนิสัยของตลาด

สถาปัตยกรรม Busbar เปลี่ยนแปลงการอภิปรายเรื่องความยืดหยุ่นและการบำรุงรักษา CPSY เสนอตัวเลือกบัสบาร์เดี่ยวหรือบัสคู่ในหมวดหมู่ผลิตภัณฑ์นี้ การจัดเรียงบัสบาร์คู่อาจสนับสนุนการออกแบบที่ต้องการเส้นทางจ่ายแยกกัน แต่ไม่ซ้ำซ้อนโดยอัตโนมัติ ความซ้ำซ้อนที่แท้จริงขึ้นอยู่กับทั้งระบบ: แหล่งที่มาต้นทางอิสระเมื่อจำเป็น กลยุทธ์การถ่ายโอน อุปกรณ์ดาวน์สตรีมที่มีการจัดเตรียมสายไฟคู่ที่เหมาะสม และการกำหนดวงจรที่มีระเบียบวินัย

ระบุวงจรขาออกจากชั้นวางและแผนโหลด สอบถามว่าจำเป็นต้องใช้วงจรใดในตอนนี้ ตำแหน่งใดที่สงวนไว้ วิธีการระบุเบรกเกอร์ และรายละเอียดการตรวจสอบใดบ้างที่จำเป็น หลีกเลี่ยงการปูทุกทางที่มีในวันแรกเพียงเพราะตู้มีพื้นที่ ความจุสำรองทางกายภาพ ความจุสำรองไฟฟ้า และความจุสำรองที่ได้รับการตรวจสอบไม่เหมือนกัน

การบูรณาการสมควรได้รับความสนใจเท่าเทียมกัน กำหนดค่าว่าค่าใดจะต้องไปถึงแพลตฟอร์มการตรวจสอบ ใครเป็นเจ้าของเกณฑ์การแจ้งเตือน เกิดอะไรขึ้นกับการสูญเสียการสื่อสาร และวิธีที่ป้ายกำกับจะจับคู่ชื่อจุด DCIM หรือ BMS ตรวจสอบขนาดตู้ ระยะห่างในการเข้าถึง ทิศทางการเข้าสายเคเบิล สภาพความร้อน และการเข้าถึงบริการก่อนที่ตู้จะไปถึงไซต์งาน ตู้ที่มีความสามารถยังคงเป็นการติดตั้งที่ไม่ดี หากพื้นที่ปลายด้านหลังถูกกั้นด้วยผนังหรือถาดสายเคเบิล

สำหรับโครงการที่ต้องการการกระจายและการตรวจสอบที่กำหนดค่าได้ ให้ตรวจสอบที่มีอยู่ตัวเลือกตู้จ่ายไฟของศูนย์ข้อมูลกับวิศวกรไฟฟ้าและทีมงานทดสอบการใช้งาน ไม่ใช่แค่ทีมจัดซื้อเท่านั้น

รายการตรวจสอบตู้กระจายศูนย์ข้อมูล: คำถามด้านไฟฟ้า บูรณาการ กล่องหุ้ม และการปฏิบัติตามข้อกำหนดที่ต้องตรวจสอบ

• ไฟฟ้า:ตู้ตรงกับแรงดันไฟฟ้าของไซต์ ความจุของแหล่งจ่าย วิธีการต่อสายดิน ข้อกำหนดเกี่ยวกับงานผิดพลาด และจำนวนวงจรขาออกที่วางแผนไว้หรือไม่ การให้คะแนนของเบรกเกอร์และการกำหนดวงจรได้รับการบันทึกไว้หรือไม่
• สถาปัตยกรรม:บัสบาร์เดี่ยวหรือคู่เหมาะสำหรับไดอะแกรมบรรทัดเดียวจริงหรือไม่ หากอ้างว่ามีความยืดหยุ่น มีการตรวจสอบเส้นทางต้นทางถึงชั้นวางทั้งหมด ไม่ใช่แค่เฉพาะตู้หรือไม่
• การตรวจสอบ:ต้องมีการวัดขนาดตู้และสาขาใดบ้าง? สัญญาณเตือน บันทึกเหตุการณ์ การเข้าถึง HMI ในพื้นที่ และจุด Modbus ได้รับการกำหนดก่อนการทดสอบการใช้งานหรือไม่
• บูรณาการ:BMS, DCIM หรือแพลตฟอร์มการตรวจสอบไซต์จะได้รับจุดที่มีชื่อที่เป็นประโยชน์ ไม่ใช่แค่การเชื่อมต่อการสื่อสารทั่วไปหรือไม่ ใครเป็นผู้ทดสอบสัญญาณขาดหายของการสื่อสาร
• การติดตั้ง:ขนาด น้ำหนัก น้ำหนักบรรทุกของพื้น ทางเข้าด้านหน้าและด้านหลัง ทางเข้าสายเคเบิล สภาวะแวดล้อม และระยะห่างในการบำรุงรักษาได้รับการยืนยันโดยเทียบกับแผนผังห้องหรือไม่
• การปฏิบัติตาม:การลงประกาศ การรับรอง และการอนุมัติรหัสท้องถิ่นใดที่จำเป็นโดยหน่วยงานที่มีเขตอำนาจศาลและข้อกำหนดของโครงการ อย่าถือว่าการรับรองที่ระบุไว้ในกลุ่มผลิตภัณฑ์ของผู้ผลิตใช้กับตู้ที่กำหนดค่าทุกตัว ตรวจสอบเอกสารสำหรับหน่วยที่แน่นอน
• การสนับสนุนและบันทึก:คุณจะได้รับไดอะแกรมบรรทัดเดียว กำหนดการวงจร บันทึกการตั้งค่า แผนที่การสื่อสาร และป้ายกำกับตามที่สร้างขึ้นหรือไม่ เอกสารเหล่านี้เป็นตัวกำหนดว่าการจ่ายพลังงานที่แม่นยำยังคงมีประโยชน์อยู่หรือไม่หลังจากที่ทีมงานทดสอบเดินเครื่องออกไปแล้ว

A ตู้จ่ายไฟที่ตรวจสอบสาขาจะได้รับตำแหน่งเมื่อทีมจะใช้คำตอบเหล่านั้นเพื่อดำเนินการสิ่งอำนวยความสะดวกโดยมีสมมติฐานน้อยลง
